תצוגת צריכת חשמל במחשב או בטלפון חכם
עקרון:
חיישן זרם מודד את הצריכה ומשדר אלחוטית ליחידה קריאה המחובר לנתב האינטרנט בבית
הנתב מעלה אוטומטית את הנתונים לשרת יעודי המאפשר גישה:
1. כניסה לאתר אינטרנט במחשב אישי - שם וססמא
2. אפליקציה יעודית לטלפון חכם - אייפון או אנדרואיד
התקנה פשוטה וידידותית :
1. חבר את הרכזת לנתב האינטרנט
2. חבר את שנאי החשמל
3. הכנס לאתר http://engage.efergy.com
4. פתח חשבון חדש : כתובת אימייל + סיסמא
5. המערכת מזהה באופן אוטומטי את הרכזת שלך
6. אמת את הזיהוי לפי הכתובת בגב הרכזת
7. הכנס 3 בטריות ליחידה האלחוטית וחבר אליה את פלג חיישן הזרם
8. חבר את חבק חיישן הזרם סביב כבל אספקת חשמל (בכבל בודד יש לחבר רק סביב החוט החום (+)
9. המערכת מסיימת את הזיהוי של הרכזת ושל החיישן
10 במידת הצורך הורד אפליקציה לאייפון או לאנדרואיד
בחיבור תלאת פאזי ניתן להזמין עוד שני חיישני זרם
שים לב: בחיבור תלאת פאזי ישנם שתי שיטות: חיבור כוכב או חיבור משולש .
חיבור כוכב הוא בד"כ מיועד למכונות הפועלות על 3 פזות במשותף ולכן המתח הוא 380-400V
חיבור משולש הוא בד"כ 3 חיבורים נפרדים כמו בדירה שלכל אגף יש פאזה נפרדת והמתח הוא 220-240V
לכן הגדרת המתח כאשר יש 3 חיישנים תעשה בהתאם לשיטת התלת פאזי

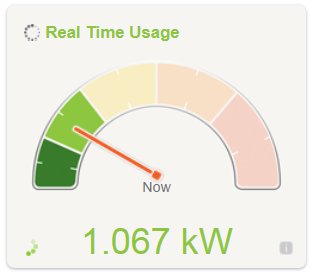

תצוגת צריכת חשמל
כפתור הורדת נתונים לאקסל
קבצי נתונים טכניים:
